高張力鋼板

Product 製品情報

この規格は建築、橋梁、産業機械、車輌、その他の構造物に用いる溶接性の優れた高張力鋼板の抜粋

備考：
1. 衝撃試験は厚さ12㎜を超える鋼板について行ないシャルピー吸収エネルギーは３個の試験片の平均値とする。
2. 衝撃試験片は圧延方向に採取し、ノッチは厚さ方向に施工します。

普通鋼鋼材に比較し、降伏点・引張強さが高いので構造物の軽量化が図れます。

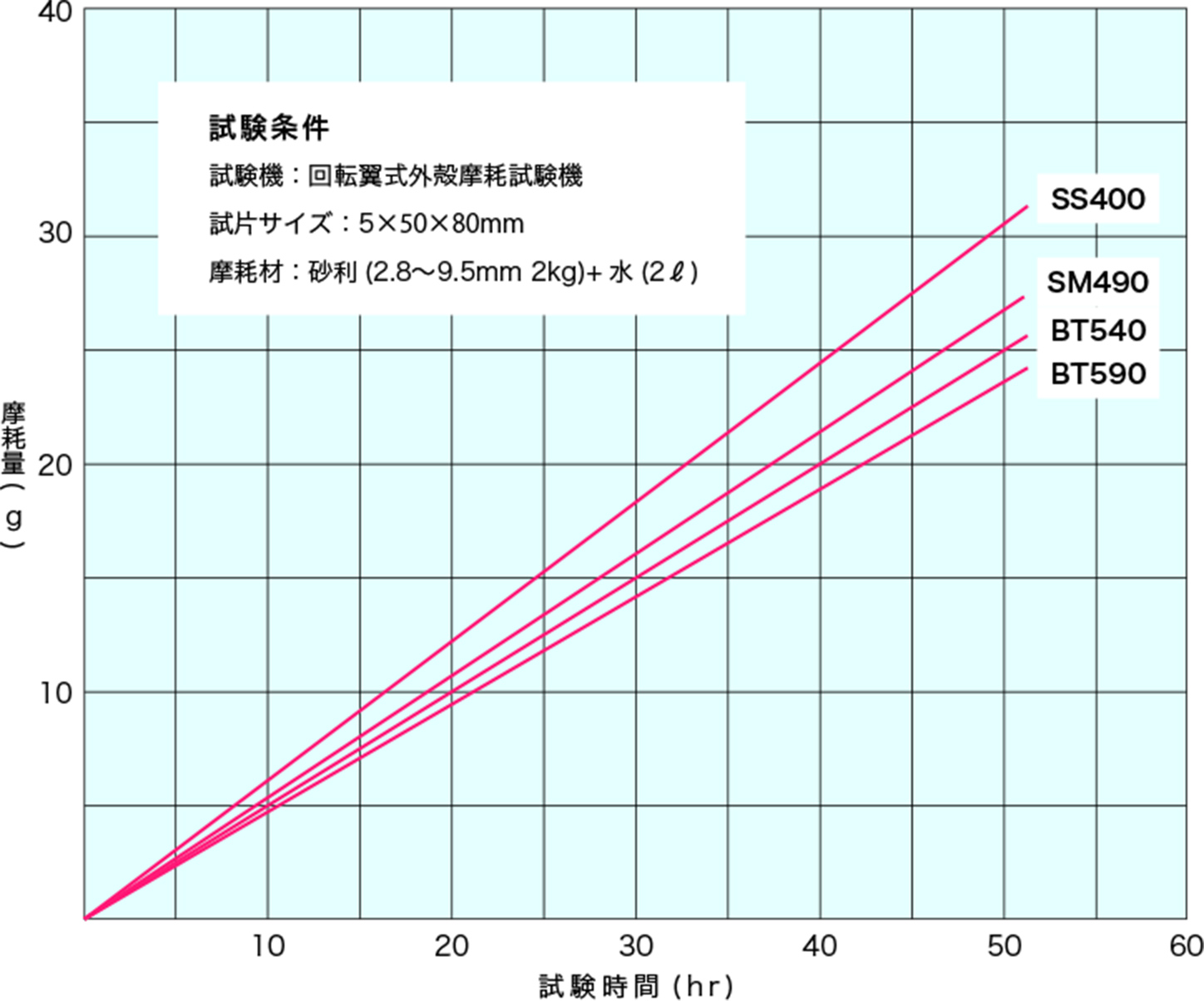

耐摩耗性・耐候性に優れているため、耐久年限は一般の高張力鋼に比較し長くなります。

非調質型なので熱履歴に対して安定であり熱間加工を行なっても材質劣化はありません。調質型と比較し低降伏点で延性に富み、冷間加工が容易にできます。

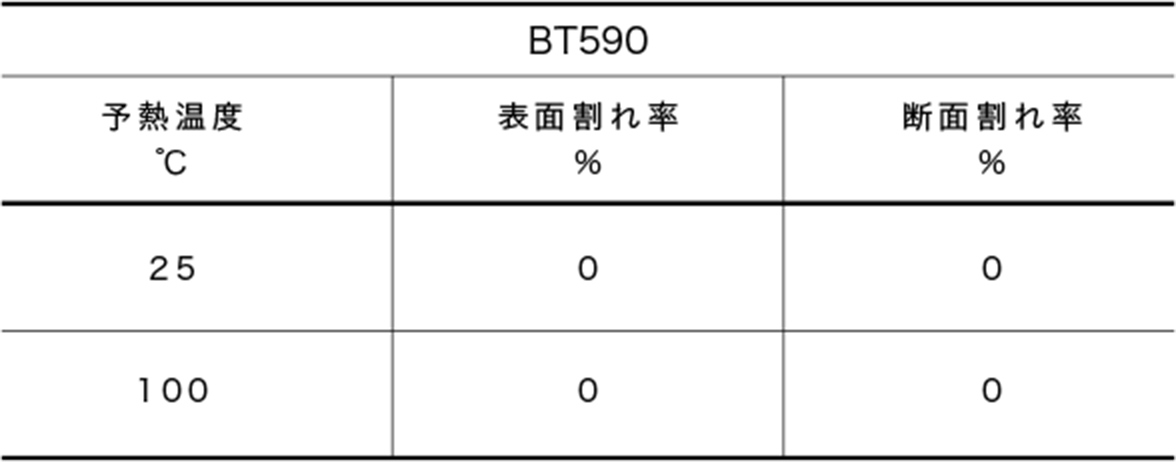

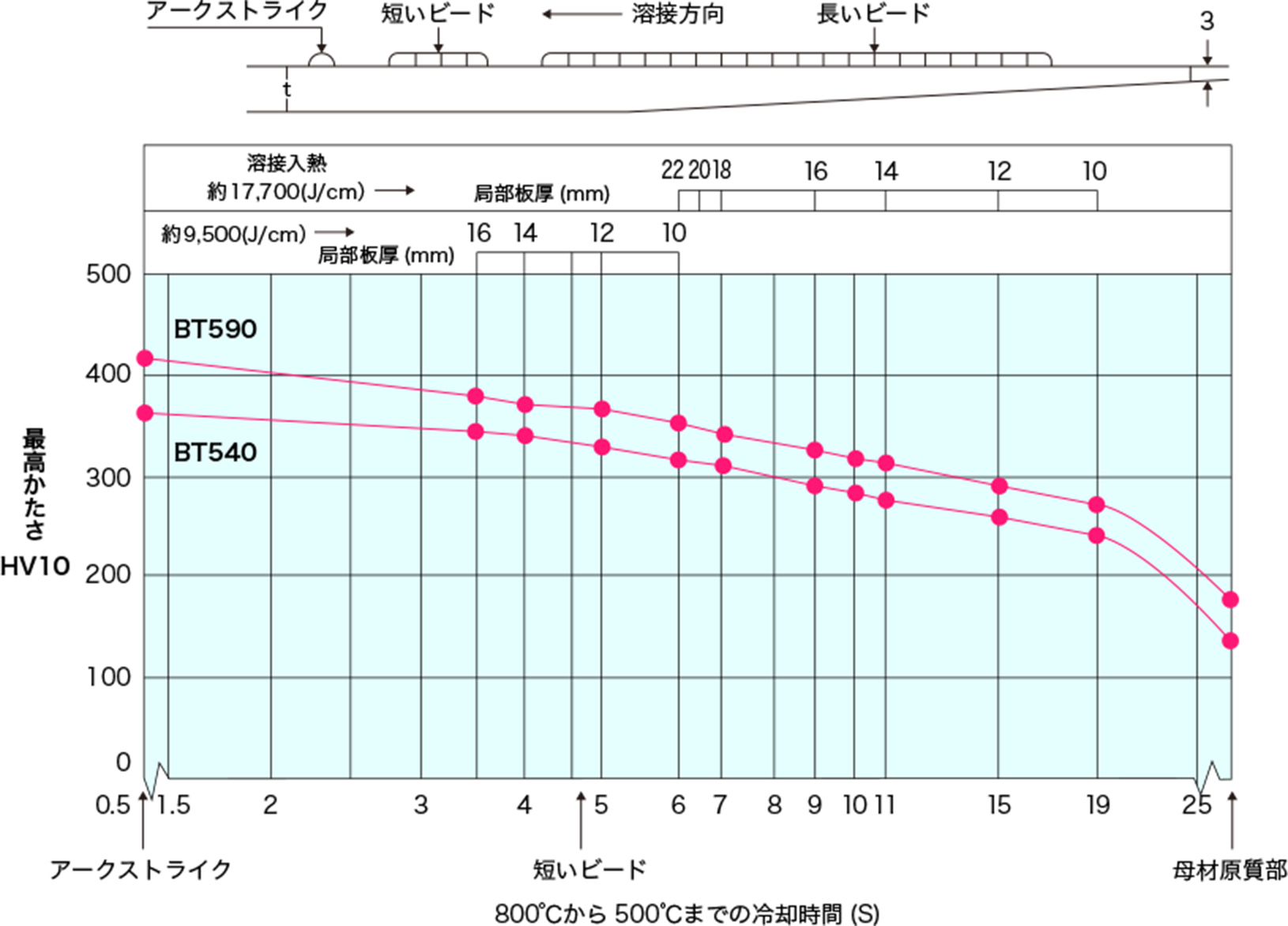

化学成分に留意し、炭素当量を低く抑えていますので熱影響部の硬化が少なく、優れた溶接継手性能が得られます。

非調質型であるため、調質型に比較し価格が低廉であります。高張力であるため、使用鋼材の節減・輸送費の節約などコストダウンが図れます。

記号	板厚 mm	化学成分　%							Ceq ％	Pcm ％
記号	板厚 mm	C	Si	Mn	P	S	Cu	Nb	Ceq ％	Pcm ％
CK-BESTEN540	25	0.13	0.30	1.48	0.019	0.005	0.22	0.012	0.43	0.24
CK-BESTEN590	25	0.17	0.37	1.47	0.018	0.004	0.21	0.038	0.47	0.28
CK-BESTEN590Y	25	0.16	0.39	1.44	0.016	0.004	0.23	0.036	0.45	0.28

備考：
1. 炭素当量(％) Ceq ＝ C＋Si／24＋Mn／6＋Ni／40＋Cr／5＋Mo／4＋V／14
2. 溶接割れ感受性組成(％) P㎝＝ C＋Si／30＋Mn／20＋Cu／20＋Ni／60＋Cr／20＋Mo／15＋V／10＋5B

記号	板厚 mm	引張試験				衝撃試験
記号	板厚 mm	降伏点 N/㎟	引張強さ N/㎟	伸　び％	試験片	試験温度 ℃	シャルピー吸収エネルギー	試験片
CK-BESTEN540	25	422	598	35	5号	0	91	Vノッチ圧延方向
CK-BESTEN590	25	425	650	34		0	116
CK-BESTEN590Y	25	490	647	37		-5	152
