中部鋼鈑株式会社ロゴ

Product 製品情報

耐摩耗性合金鋼板ARES690

この規格は土木、建設、農業、その他各種産業機械装置に用いる耐摩耗性の優れた合金鋼板の抜粋

記号 化学成分 %
C Si Mn P S Cu Cr Mo B
ARES690 ≦0.35 ≦0.35 ≦1.60 ≦0.040 ≦0.040 ≦0.50 ≦0.70 ≦0.0050
ARES690UY ≦0.40 ≦0.35 ≦1.00 ≦0.040 ≦0.040 ≦0.50 ≦0.70 ≦0.30 ≦0.0050
ARES880 ≦0.50 ≦0.35 ≦1.00 ≦0.030 ≦0.030 ≦0.50 ≦1.20 ≦0.30 -
耐摩耗性合金鋼板ARES690

1. 特 長

① 耐摩耗性・耐候性

Cr、Mo、Bなどの特殊な合金元素を添加していますので優れた耐摩耗性を有し、また一般鋼材に比較し耐候性も良好です。

② 熱処理後の耐摩耗性・耐衝撃性

微量のBを添加しているため、焼入性が非常に良好で熱処理を施すことにより、さらに耐摩耗性・耐衝撃性の向上が図れます。

③ 溶接性

溶接性も考慮した成分設計をしており、拘束の比較的小さい隅肉溶接或いは突合せ溶接なら可能です。

④ 経済性

非調質型であるため調質型と比較し価格が低廉であります。また、熱処理を施すことにより、さらに長寿命となりコストダウンが図れます。

2. 特性例

① 化学成分

記号 板厚
mm
化学成分 %
C Si Mn P S Cu Cr B
ARES690 35 0.27 0.34 1.27 0.015 0.005 0.15 0.64 0.0030

② 機械的性質

記号 板厚
mm
引張試験 ブリネル
硬さ
降伏点
N/㎟
引張強さ
N/㎟
伸 び
試験片
ARES690 35 391 716 25 4号 217

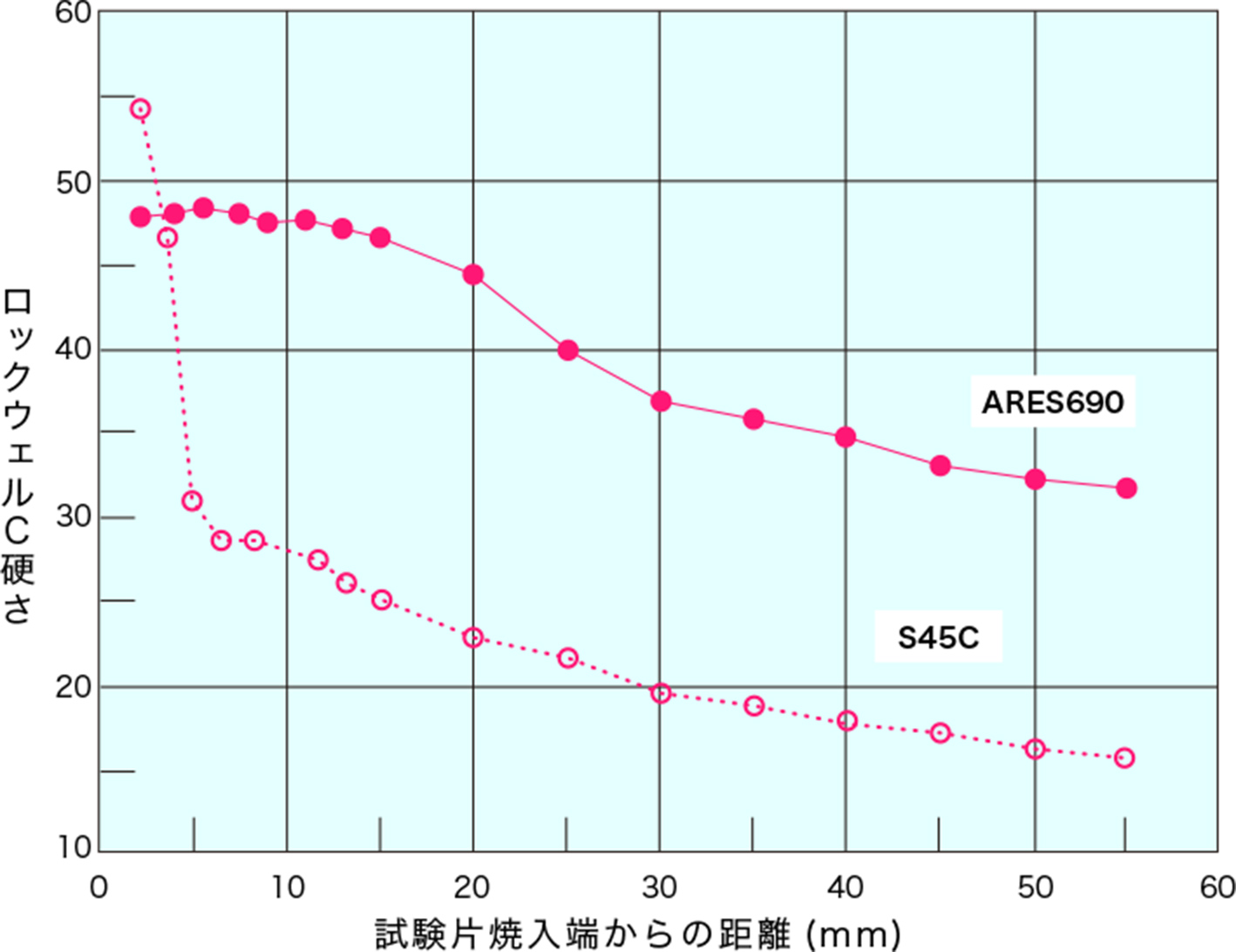

③ 焼入性(ジョミニ一式一端焼入れ方法)

焼入性(ジョミニ一式一端焼入れ方法) 図版

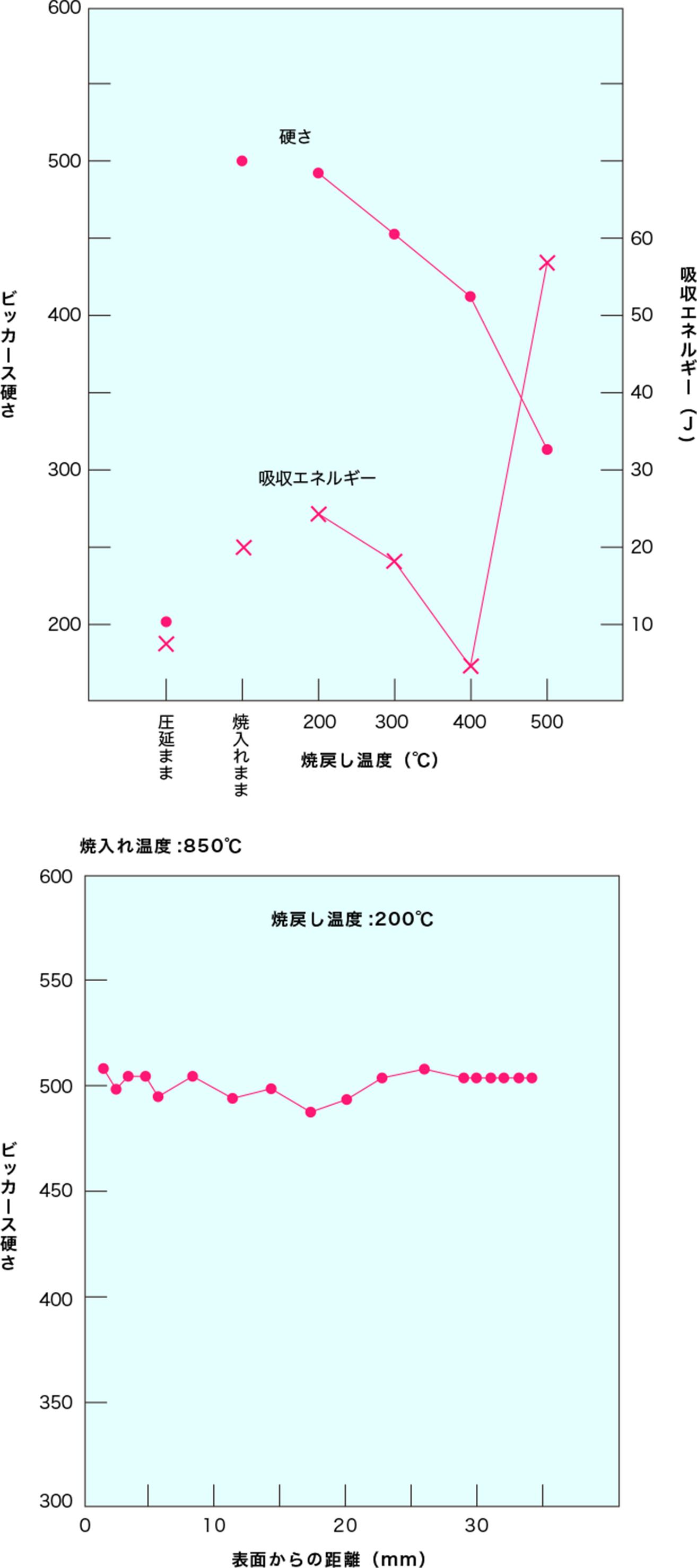

④ 熱処理後の特性

熱処理後の特性 図版

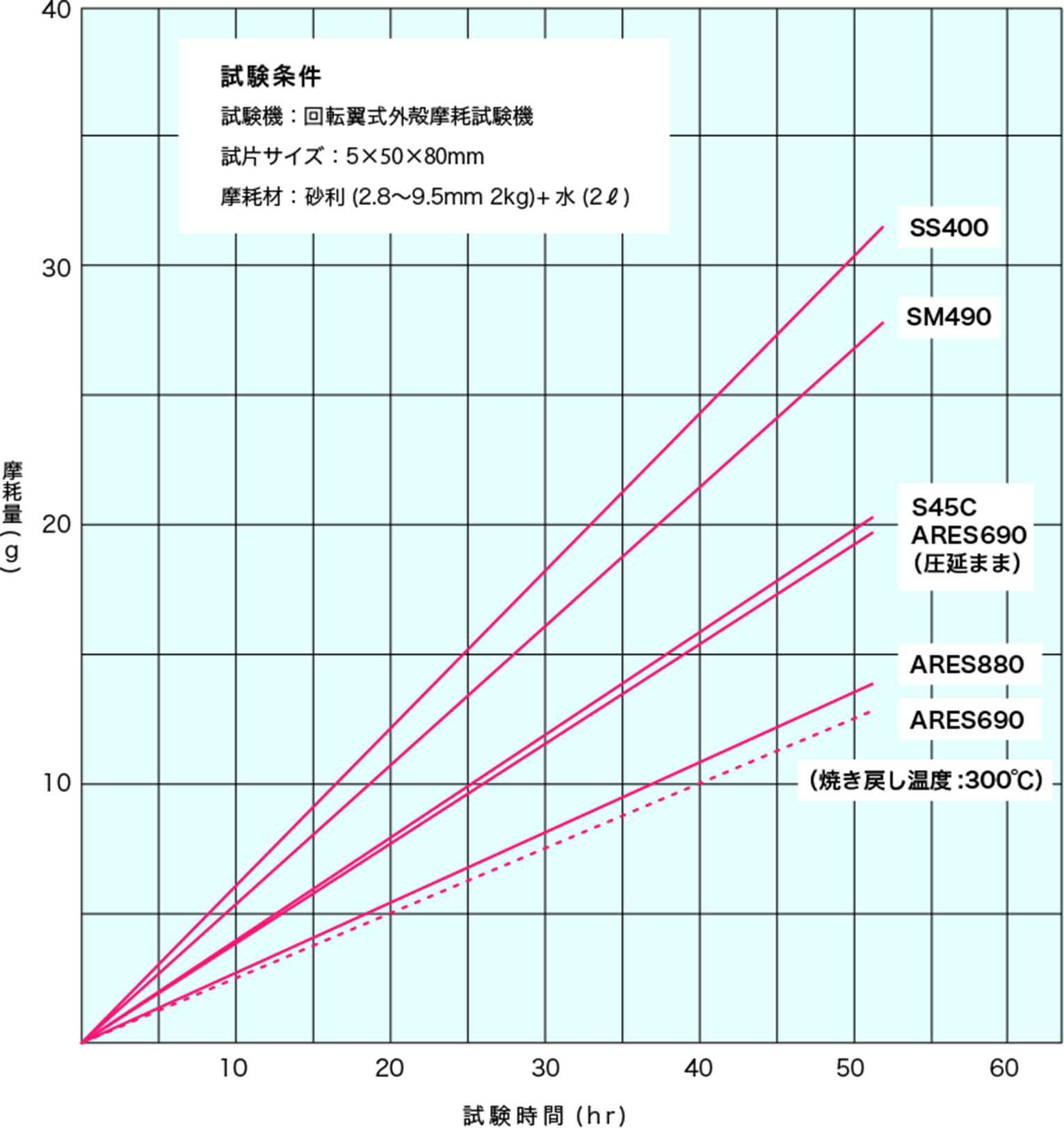

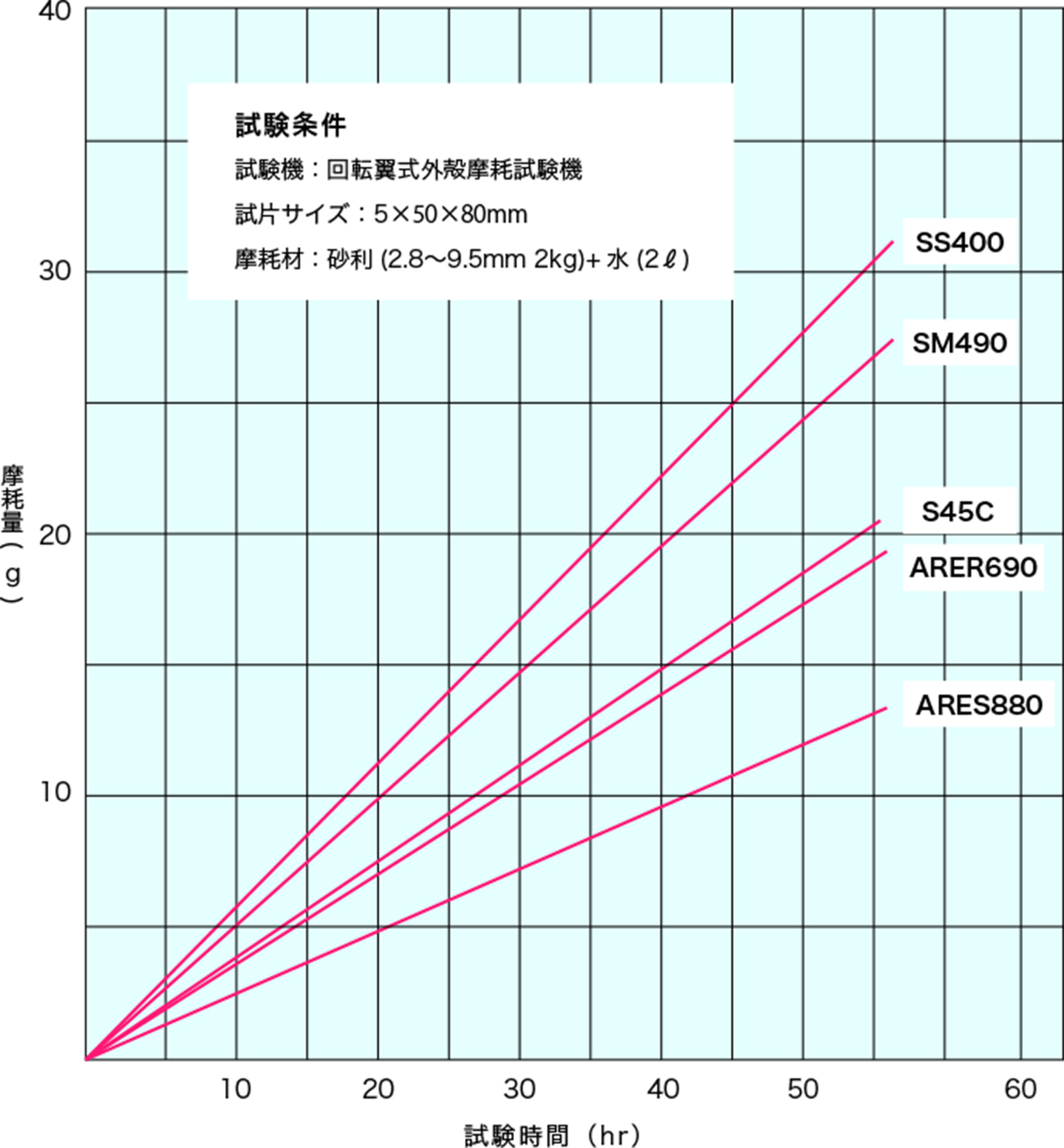

⑤ 耐摩耗性

耐摩耗性 図版
耐摩耗性 イメージ
耐摩耗性合金鋼板ARES880

1. 特 長

① 耐摩耗性・耐候性

Cr、Moなどの特殊な合金元素を添加していますので優れた耐摩耗性を有し、また一般鋼材に比較し耐候性も良好です。

② 経済性

非調質型であるため調質型と比較し、価格が低廉であります。

2. 特性例

① 化学成分
記号 板厚
mm
化学成分 %
C Si Mn P S Cu Cr B
ARES880 25 0.40 0.28 0.79 0.016 0.006 0.17 1.06 0.16
② 機械的性質
記号 板厚
mm
引張試験 ブリネル
硬さ
降伏点
N/㎟
引張強さ
N/㎟
伸 び
試験片
ARES880 25 - 941 17 5号 285

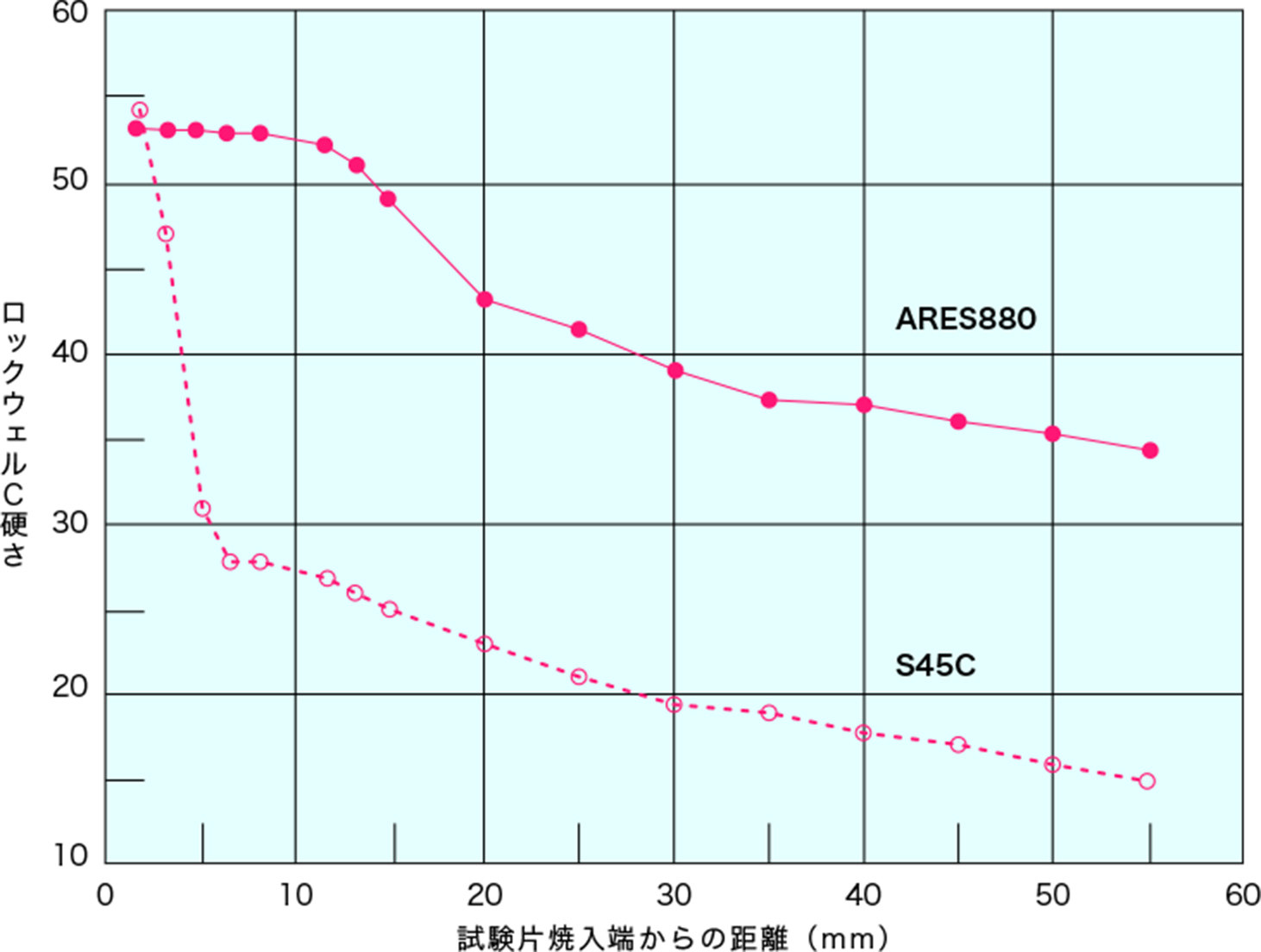

③ 焼入性(ジョミニ一式一端焼入れ方法)
焼入性(ジョミニ一式一端焼入れ方法) 図版
④ 耐摩耗性
耐摩耗性 図版
耐摩耗性 イメージ
⑤ 使用実績

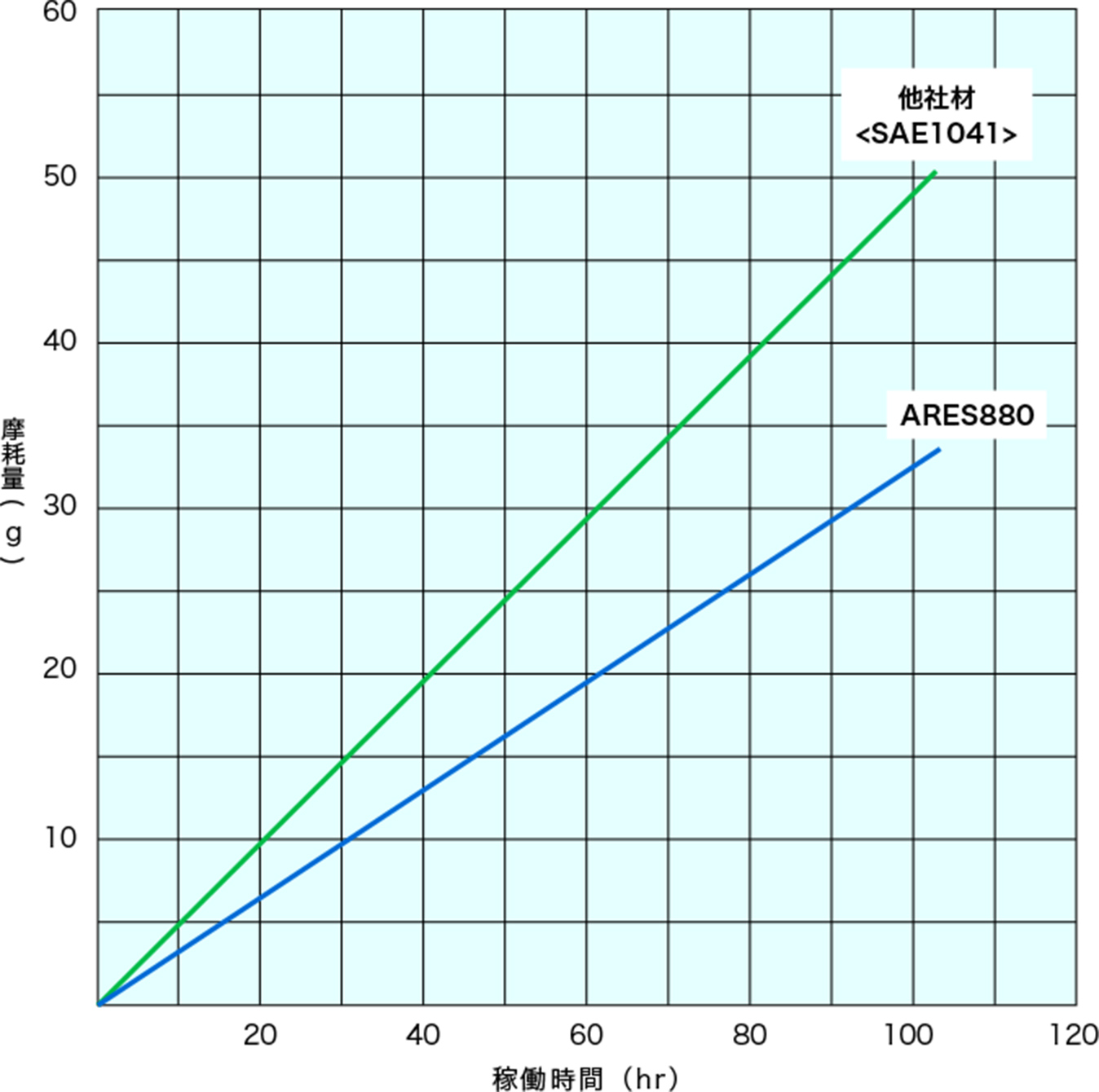

長野県天龍川上流に於けるダム工事現場で稼働したブルドーザーのナイフエッジ材として使用されたARES880の耐摩耗性は次の通りです。

使用実績 図版

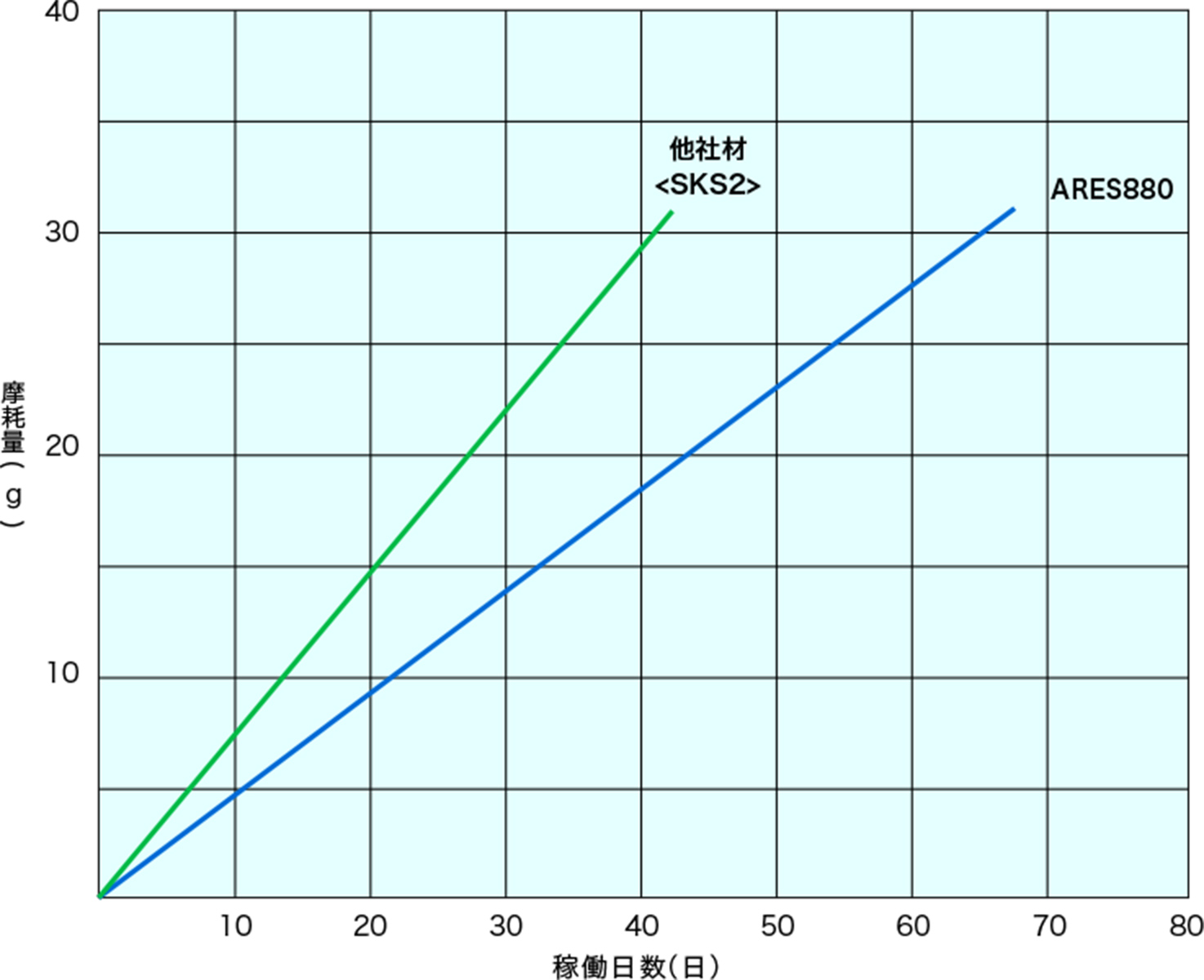

当社内ダスト造粒機のスクレーパーバイト材として使用されたARES880の耐摩耗性は次の通りです。

使用実績 図版

製品の主な特長・使用用途

こちらの鋼板が使われている用途は以下の通りです。
建設機械、産業機械、工作機械、機械部品、産業車輌、その他
